자연계열 I 6번

중앙대 2011학년도 수시 2차 자연계열 I 6번 · mathesis.kr/archive/cau/2011su/jayeon1_6

이전 문제
배점15점
예상 소요 시간미공개
다음 문제

문제

(마) X선 영상장비는 주로 의료용으로 사용되지만, 물체 내부의 비정상적인 부분을 찾아내는 비파괴검사의 용도로 사용되기도 한다. X선 영상장비로 특정 부분의 위치를 파악하는 첫 과정은 X선 발생지점과 영상판 사이의 위치 관계를 계산하는 것이다. 영상판에 투사된 영상으로부터 X선 발생지점을 계산하기 위해 그림 (2)와 같이 변의 길이가 m인 정사각형 형태의 보정장비를 사용한다. 보정장비의 네 꼭지점 (a,b,c,d)\displaystyle (a,b,c,d)에는 작은 쇠구슬이 있어서, 보정장비의 X선 영상을 영상판에서 얻으면 각 꼭지점에 해당하는 네 점의 위치를 측정할 수 있다. 그림 (2)에서 X선 발생지점과 네 꼭지점은 동일한 평면에 있으며, 보정장비가 놓인 지점의 좌표계는 xy\displaystyle xy, 영상판이 놓인 지점의 좌표계는 x′y′\displaystyle x^{\prime}y^{\prime}이고, a′,b′,c′,d′\displaystyle a^{\prime},b^{\prime},c^{\prime},d^{\prime}는 꼭짓점 a,b,c,d\displaystyle a,b,c,d가 영상판에 투사된 y′\displaystyle y^{\prime}축 좌표이다.

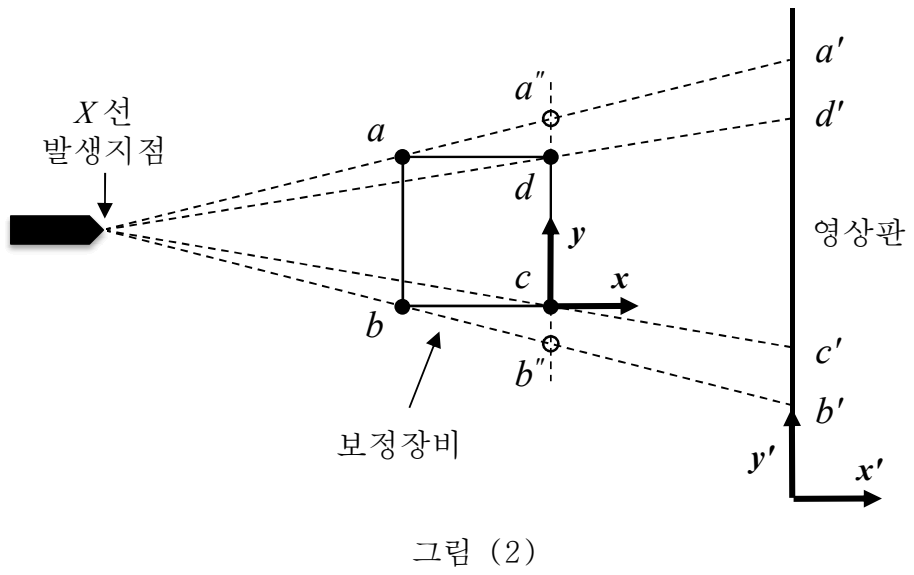

X선 발생지점과 정사각형 보정장비 및 영상판

c가 xy좌표계의 원점일 때, y′\displaystyle y^{\prime}축 위에 있는 c′,d′\displaystyle c^{\prime},d^{\prime}와 y축 위에 있는 c, d의 위치를 이용하여 y축 좌표와 y′\displaystyle y^{\prime}축 좌표 사이의 관계식을 구하면 다음과 같다.

y′=d′−c′my+c′(3)\displaystyle y^{\prime}=\frac{d^{\prime}-c^{\prime}}m y+c^{\prime}\qquad(3)

식 (3)을 역으로 이용하면, a와 b가 y축 위에 가상적으로 투사된 점인 a′′\displaystyle a^{\prime\prime}와 b′′\displaystyle b^{\prime\prime}의 y축 좌표를 식 (4)와 같이 얻는다.

a′′=md′−c′(a′−c′),b′′=md′−c′(b′−c′)(4)\displaystyle a^{\prime\prime}=\frac m{d^{\prime}-c^{\prime}}(a^{\prime}-c^{\prime}),\quad b^{\prime\prime}=\frac m{d^{\prime}-c^{\prime}}(b^{\prime}-c^{\prime})\quad(4)

[문제 6] 제시문 (마)에서 c를 원점으로 하여 X선 발생지점의 좌표를 구하는 과정을 논리적으로 설명하시오. [15점]

해설강의 준비중

직선의 방정식

관련 개념강의 준비중

중앙대 2011학년도 수시 2차 자연계열 I 6번 · mathesis.kr/archive/cau/2011su/jayeon1_6

+4점 · 두 직선의 교점

X선 발생지점과 보정장비가 이루는 평면 위에서, a와 a′′\displaystyle a^{\prime\prime}를 연결하는 직선과 b와 b′′\displaystyle b^{\prime\prime}를 연결하는 직선이 만나는 점이 X선 발생지점이다.

그림(2)에 의하면, a의 좌표는 (−m,m)\displaystyle (-m,m), a′′\displaystyle a^{\prime\prime}의 좌표는 (0,md′−c′(a′−c′))\displaystyle \left(0,\frac m{d^{\prime}-c^{\prime}}(a^{\prime}-c^{\prime})\right)이고, b의 좌표는 (−m,0)\displaystyle (-m,0), b′′\displaystyle b^{\prime\prime}의 좌표는 (0,md′−c′(b′−c′))\displaystyle \left(0,\frac m{d^{\prime}-c^{\prime}}(b^{\prime}-c^{\prime})\right)이다.

+6점 · 두 직선의 방정식

p=a′−c′d′−c′, q=b′−c′d′−c′\displaystyle p=\frac{a^{\prime}-c^{\prime}}{d^{\prime}-c^{\prime}},\ q=\frac{b^{\prime}-c^{\prime}}{d^{\prime}-c^{\prime}}라고 하면 a와 a′′\displaystyle a^{\prime\prime}를 연결하는 직선의 식은 다음과 같다.

y=m−mp−m−0(x+m)+m=(p−1)(x+m)+m=(p−1)x+pm\displaystyle \begin{aligned}y&=\frac{m-mp}{-m-0}(x+m)+m\\&=(p-1)(x+m)+m=(p-1)x+pm\end{aligned}

b와 b′′\displaystyle b^{\prime\prime}를 연결하는 직선의 식은 다음과 같다.

y=0−mq−m−0(x+m)=qx+qm\displaystyle y=\frac{0-mq}{-m-0}(x+m)=qx+qm

+5점 · 발생지점의 좌표

p, q에 원래 값을 대입하면 다음과 같은 결과를 얻는다.

(xy)=(−(a′−b′)ma′−b′+c′−d′−(b′−c′)ma′−b′+c′−d′)\displaystyle \begin{pmatrix}x\\y\end{pmatrix}=\begin{pmatrix}\frac{-(a^{\prime}-b^{\prime})m}{a^{\prime}-b^{\prime}+c^{\prime}-d^{\prime}}\\[6pt]\frac{-(b^{\prime}-c^{\prime})m}{a^{\prime}-b^{\prime}+c^{\prime}-d^{\prime}}\end{pmatrix}
